¶ 传送带更换
¶ 何时更换
传送带大部分被刮损，裸漏出底色；传送带在拧紧后加热时焊缝依然鼓起；传送带裂开并影响打印。
¶ 视频指南
点击跳转IR3V2更换传送带教程
¶ 操作指南
- 拔下XY电机线、行进检测线和主板通讯线，松开两侧的M5×20盆头六角螺丝8颗。
- 扶稳上框架避免松开螺丝后上框架掉落，然后拧开连接上框架和底座的M5×14杯头六角螺丝2颗。
- 把XY轴框架卸下后，分别把挡板及挡板上的M4×6盆头六角螺丝和T型螺母各4颗卸下。
- 拧松传送带平台前面的前滚筒端盖中间里的M5X50 杯头六角螺丝2颗，直至前滚筒退至最后。
- 侧放平台，松开轴承座的M5×20杯头六角螺丝2颗，夹持住后滚筒取出侧放后处于上边的轴承座，取出后滚筒（小心传送带骤变夹到手）。
- 取下传送带，套上新传送带。
- 拉紧传送带，放入后滚筒并对准下面的轴承，盖回轴承座。
- 锁回M5×20杯头六角螺丝2颗，把前滚筒松开的M5X50 杯头六角螺丝2颗拧紧直至传送带平齐不鼓起，按压图中四处，继续拧紧2颗螺丝直至需要稍用力才能按压下去，让传送带处于合适的松紧状态。
¶ 打印头相关
¶ 拆装打印头
点击跳转IR3V2拆装打印头教程
¶ 喷嘴更换
¶ 何时更换
喷嘴堵塞；喷嘴磨损严重至漏料。
¶ 视频教程
点击跳转喷嘴更换视频教程
¶ 操作指南
- 升温喷嘴至200℃，并用套筒扳手拧下喷嘴。
- 把新喷嘴装进套筒扳手，对准加热块螺纹并拧紧。
¶ 加热块更换
¶ 何时更换
加热块堵塞
¶ 视频教程
点击跳转加热块更换视频教程
¶ 操作指南
1.参考喷嘴更换 把喷嘴拆下后，参考视频教程 把打印头拆下后，松开前端上面的基米螺丝。
- 拧开前面的两颗银色螺丝。
3.取出加热块，再参考 加热片更换 和 热敏更换 把加热片和热敏取下，装到新加热块上，然后放入打印头主体。
4. 锁紧两颗银色螺丝及上面的基米螺丝，把打印头装回机器，加热喷嘴，拧紧喷嘴，参考视频教程,将打印头安装回去。
¶ 加热片更换
¶ 视频教程
点击跳转加热片更换视频教程
¶ 操作指南
- 拧下打印头上方的平头螺丝及取下打印头外壳下方的四颗盆头螺丝。
- 取下外壳并拔开吹模风扇端子，拔出加热片端子，取下打印头硅胶套。
- 用镊子拨开并取下固定夹。
- 装上新加热片，固定夹夹回去固定好加热片（注意固定夹方向，压加热片的V型压片有空隙的朝向喷嘴），固定夹夹住时加热片应不能晃动，紧贴加热块，固定夹扣住加热块两侧凸起。
- 插回加热片端子。
- 插回吹模风扇端子，注意不要左右互插。
- 对准主板通讯线凹槽放入打印头外壳。
- 锁紧上方的平头螺丝，装回后盖板并拧紧下方的四颗螺丝，塞回硅胶套（注意硅胶套方向，喷嘴处有斜口的朝下）。
¶ 热敏更换
¶ 视频教程
点击跳转热敏更换视频教程
¶ 操作指南

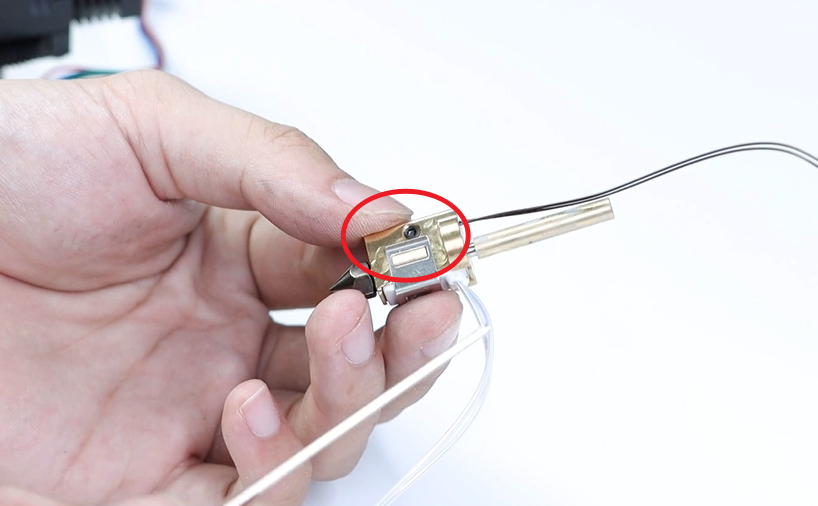

1.参考加热块更换 把加热块拆下后，拧松加热块上的基米螺丝。

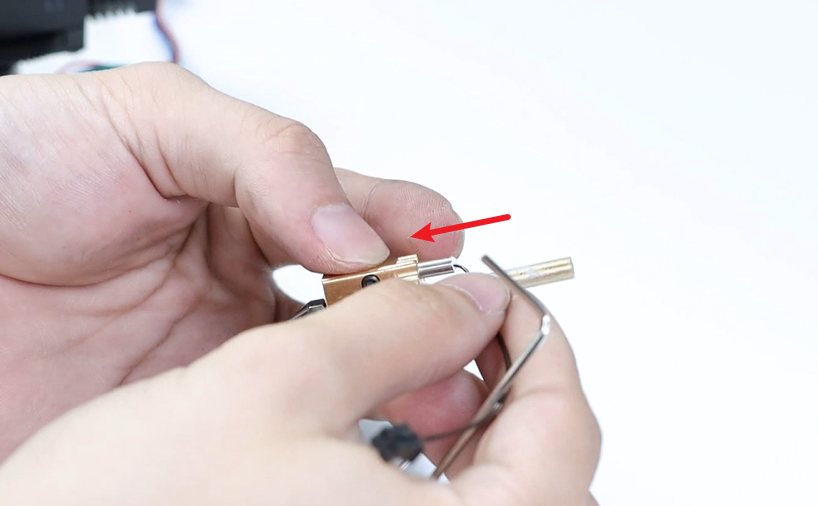

- 取出热敏元件，塞入新热敏元件。
- 调节热敏元件位置，使热敏元件前面不超过加热块，后面留有一点空隙，处在加热块中间，拧紧基米螺丝即可。
¶ 更换50齿塑料齿轮
¶ 何时更换
轮齿崩坏，磨损严重。
¶ 视频教程
点击跳转更换50齿塑料齿轮视频教程
¶ 操作指南
1.参考视频教程把打印头拆下后，松开固定电机的2颗螺丝。
- 取下电机，松开手柄处螺丝，取出螺丝和垫片，及背面的弹簧和螺母。
- 松开固定板上的3颗螺丝。
- 取下固定板和塑料齿轮，放入新塑料齿轮后对准轴承孔位再放固定板。
- 锁紧3颗螺丝，调节BMG齿轮上下位置，使塑料齿轮转动时不会上下晃动，在手柄侧锁紧基米螺丝。
- 放好电机后锁入螺丝（注意电机线朝前），调节电机位置。
- 用力固定住，令塑料齿轮拨动时顺滑无卡顿，再锁紧电机的2颗螺丝。
- 放入垫片和螺丝，另一侧放入弹簧及螺母，拧紧螺丝，让螺丝突出螺母螺纹2~3圈。
- 参考视频教程,将打印头安装回去。
¶ 应变片更换
¶ 何时更换
Y轴归零时，还没碰到传送带就停下，或者一直撞传送带；按压打印头电机时，蓝色灯不亮
¶ 操作指南
- 参考视频教程把打印头拆下来后，拔下应变片端子、3015风扇端子和主板通讯线端子。
- 拆除螺丝及铜柱。
- 拆除X轴滑块底下两颗螺丝并把应变片线端子从X轴滑块底下抽出。
- 取下应变片后拆除3015风扇上面的四颗螺丝，把卸下的固定块及集风板打印件换到新应变片上，拧回四颗M3×20 盘头六角螺丝。
- 把应变片线端口从X轴滑块底下送上来。

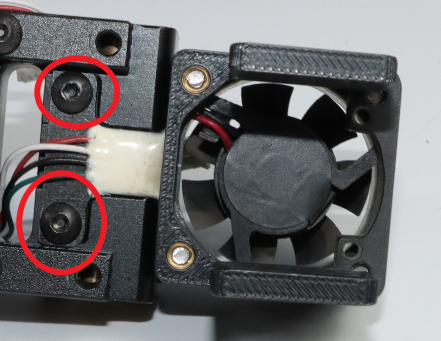

- 对准X轴滑块底下的凹槽，锁入螺丝并拧紧，拧紧后轻微摇动应变片看是否松动。
- 放回主板拧入铜柱（M2.5×12+4）和螺丝（M2.5×4盘头内六角螺丝3颗）并拧紧。
- 确定应变片无松动后和主板通讯线、3015风扇插入端子至打印头主板。
参考视频教程把打印头装回即可
¶ 打印头主板更换
¶ 何时更换
技术人员提出更换
¶ 操作指南

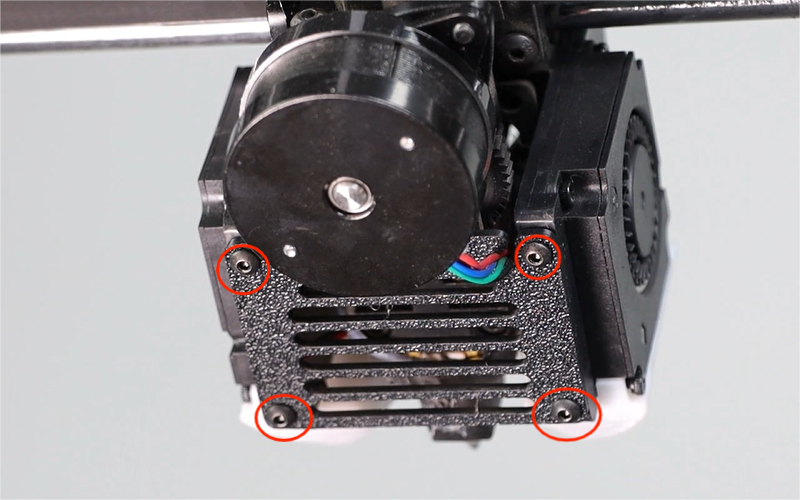

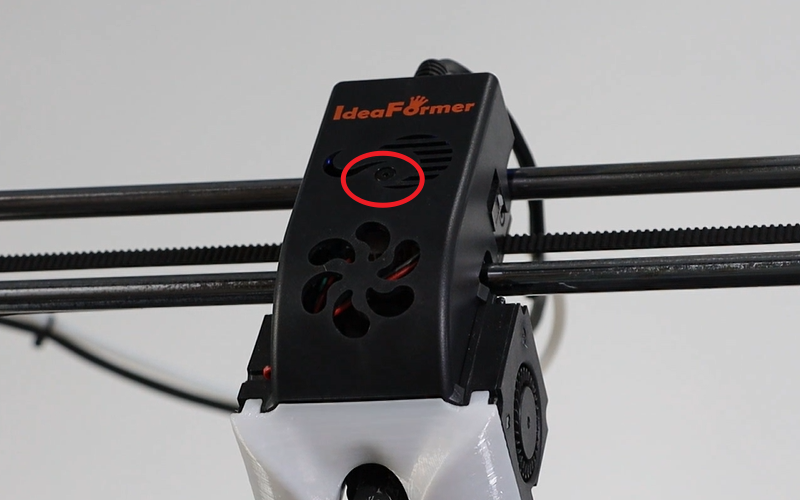

- 拧下打印头上方的平头螺丝及取下打印头外壳下方的四颗盆头螺丝。

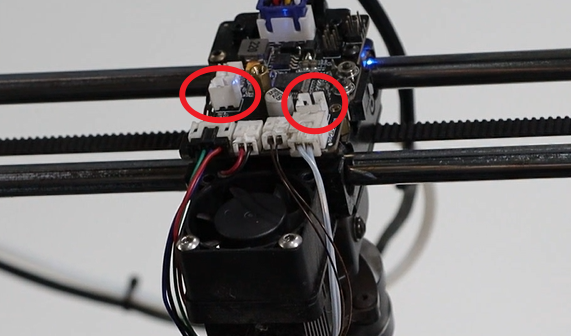

- 取下外壳并拔出吹模风扇端子。

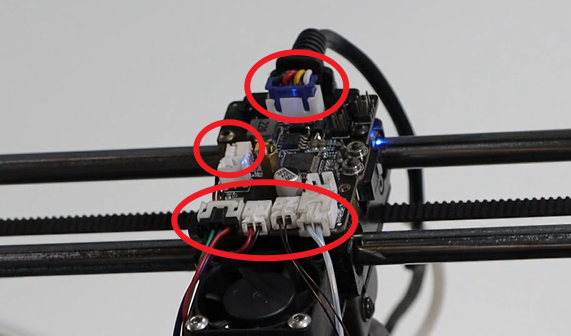

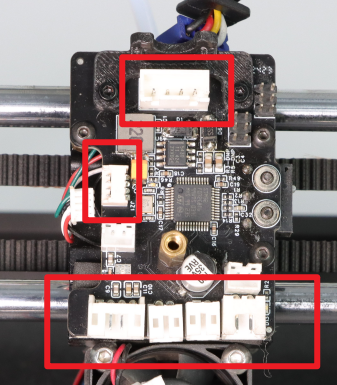

- 把主板上的端子都拔出，除开两个吹模风扇，共六个端子。

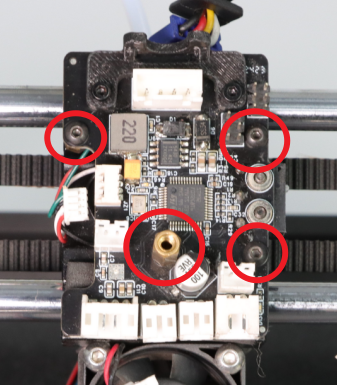

- 拆除主板上的铜柱及三颗螺丝。
换上新主板，拧入铜柱（M2.5×12+4）和螺丝（M2.5×4盘头内六角螺丝3颗）并拧紧。
- 插入各个端子。

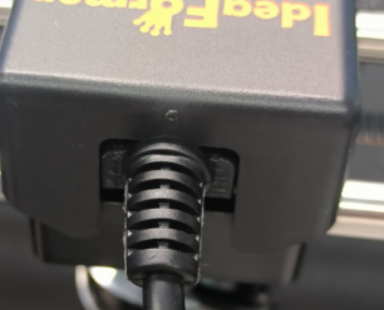

- 插入吹模风扇端子并对准主板通讯线凹槽放置好打印头外壳。
- 锁紧平头螺丝，和底部四颗螺丝。
¶ X轴滑块更换
¶ 何时更换
铜块磨损严重，或技术人员提议更换
¶ 操作指南
参考视频教程拆除打印头

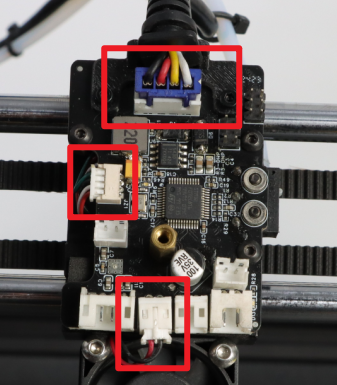

- 松开打印头主板上3015风扇端子、应变片端子和主板通讯线端子
- 拆下主板上的螺丝3颗及铜柱（M2.5x12+4），取下打印头主板。

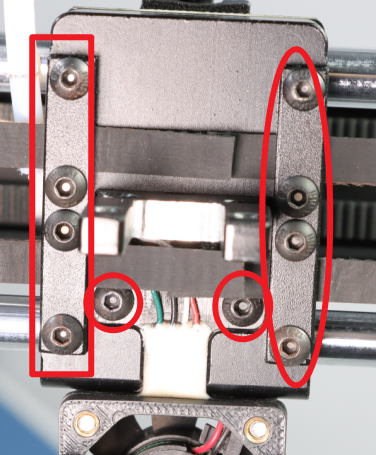

- 松开X轴滑块底下10颗螺丝，取下应变片以及2个同步带固定板。

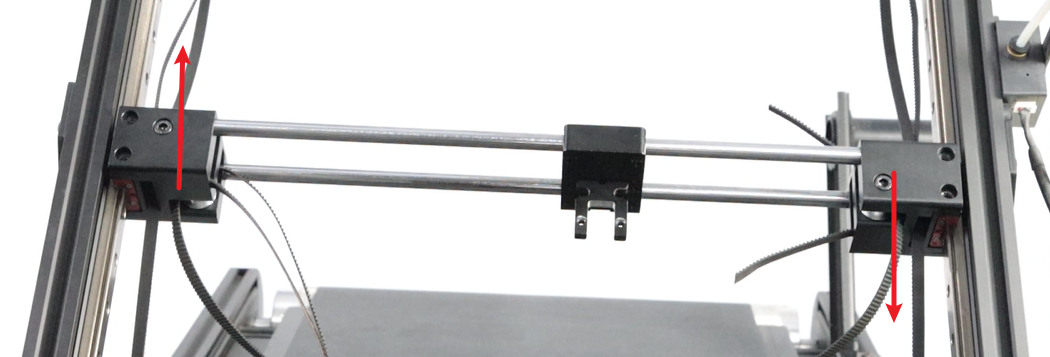

- 松开XY电机螺丝，把电机往上移，放松同步带。

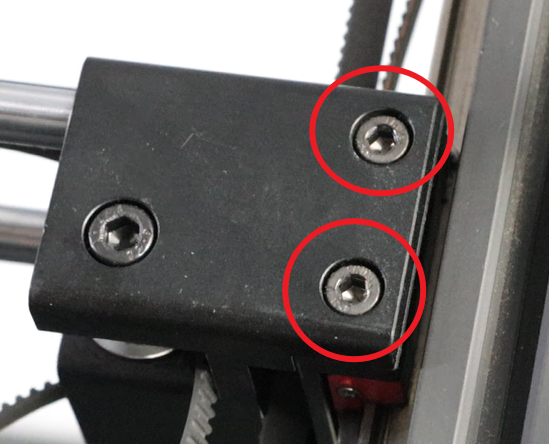

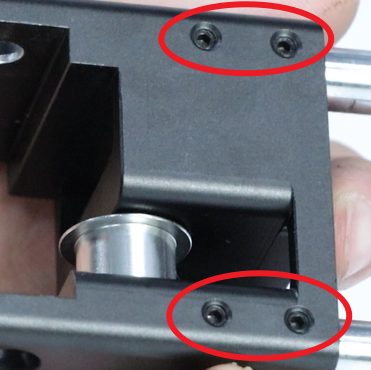

- 拆下两侧X轴固定块螺丝8颗，下图为右侧固定块正面的2颗螺丝，背面还有2颗。
- 从Y轴滑块上卸下整个X轴。

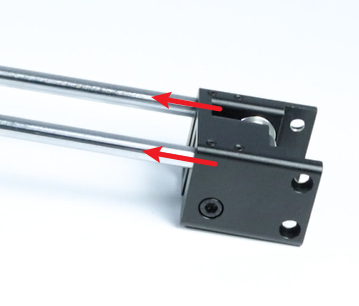

- 松开X轴一边固定块上的基米螺丝，使光轴和固定块脱离。

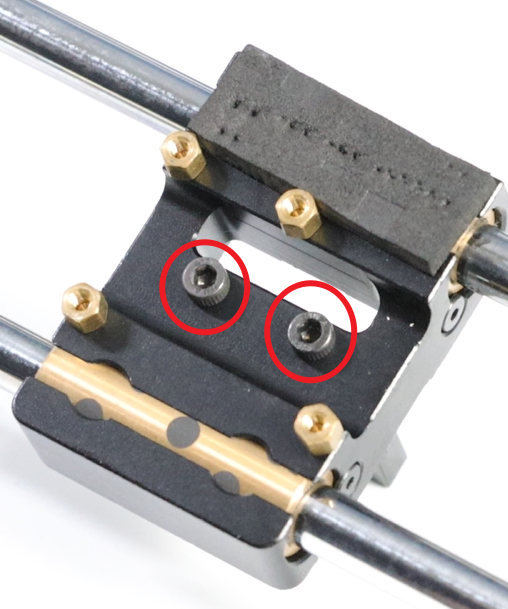

- 把X轴滑块滑出，拆出上面的螺丝，卸下打印头固定块。

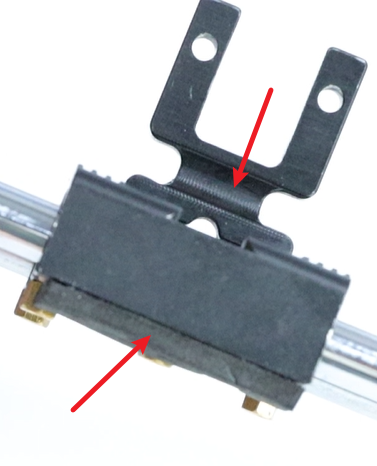

- 把打印头固定块（M3×14 杯头六角螺丝2颗）和2个同步带固定板（M3×8盘头六角螺丝4颗）装到新的X轴滑块上（注意打印头固定块方向，有凹槽的一侧面向喷嘴，滑块上有棉的一侧。
- 把应变片上的端子从X轴滑块底下的洞穿过后放在一旁，然后把应变片对准X轴滑块底下卡槽然后锁入M3×4盘头六角螺丝2颗（请确保拧紧后应变片不会晃动，不然Y轴归零时会出故障）。

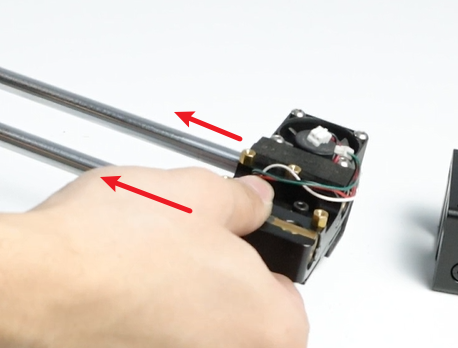

- 把新的X轴滑块放入光轴。
- 把拆下的X轴固定块装回到光轴上，装回后移动滑块看其移动是否顺滑，转动光轴、松动X轴固定块上剩余的两颗螺丝等方式可使滑块运动顺畅。

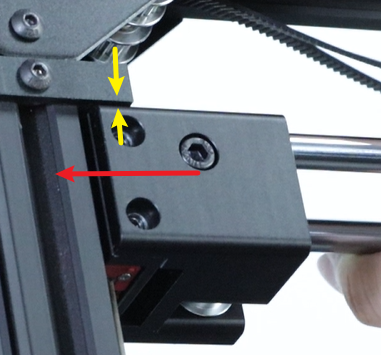

- 把整个X轴装回Y轴滑块，X轴固定块的螺丝孔与Y轴滑块的固定孔对准后，再锁入螺丝（M4×5杯头六角螺丝8颗），此时先不锁紧，把X轴固定块往两边顶让X轴固定块紧贴Y轴滑块，然后再把X轴移到最上，注意两个固定块与上方的不要留间隙（图中黄色箭头），抵住固定块底下往上压然后再锁紧螺丝（注意滑块方向，3015风扇面向传送带）。
拨动X轴滑块看其是否顺滑，顺滑就锁回基米螺丝，不顺滑则把另一侧基米螺丝也松掉然后旋转两条光轴然后继续拨动X轴滑块直至顺滑，然后再锁紧基米螺丝。
- 放回打印头主板锁上螺丝（M2.5×4盘头六角螺丝3颗）及铜柱（M2.5×12+4）。
- 参考同步带更换, 将同步带整理好后卡入同步带固定卡槽并锁入螺丝（M3×5盘头六角螺丝4颗），把XY电机上拧松的螺丝拧回去，把同步带绷直。
- 插入应变片端子、3015风扇端子和主板通讯线端子。
参考视频教程把打印头装回去，开机点击调平即可。
¶ 同步带更换
¶ 何时更换
同步皮带断裂
同步皮带老化或磨损，并已影响功能
¶ 操作指南
注意：此处演示为两条一起更换，如只更换一条则看完全部再确定松哪些螺丝以及怎么拆除同步带
- 绕过惰轮及同步轮时请确定同步带处在同步轮中间槽位中

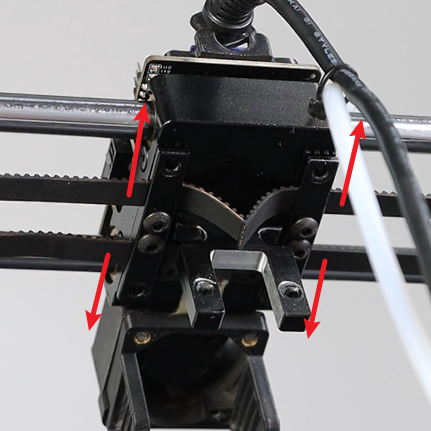

- 参考视频教程把打印头拆下后，松开X轴滑块底下4颗螺丝

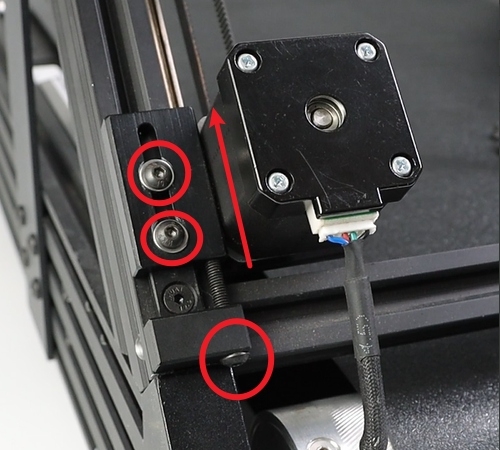

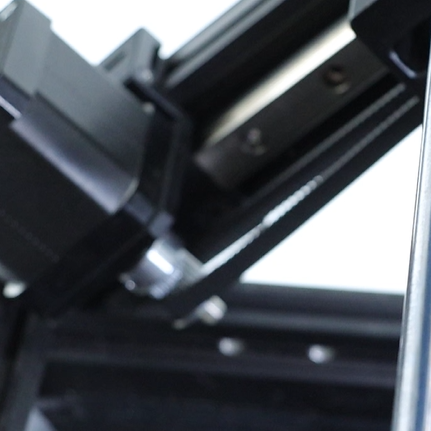

- 拧松左右电机各3颗螺丝，把电机移动到最上方，下图为左电机。
- 从卡槽里取出同步带

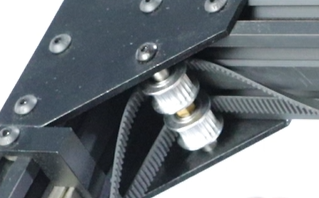

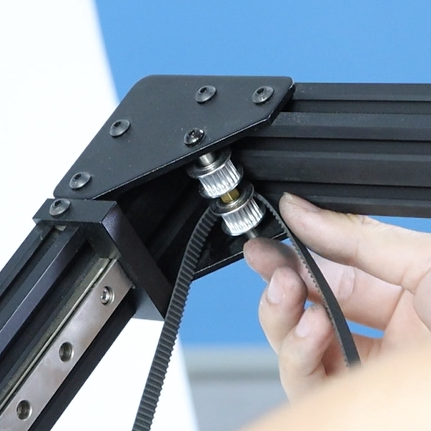

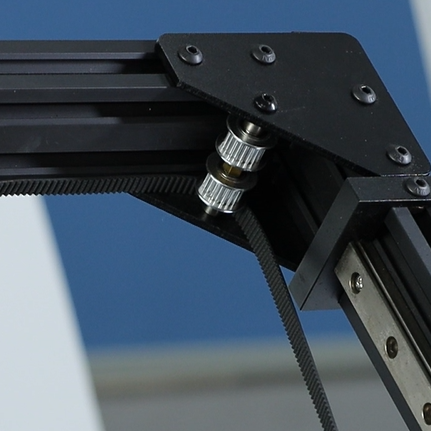

- 收起两根旧同步带，拿出一根新同步带，大概169cm长，宽6mm，穿过左上角惰轮。

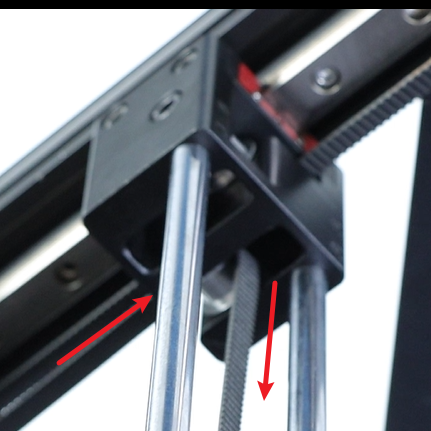

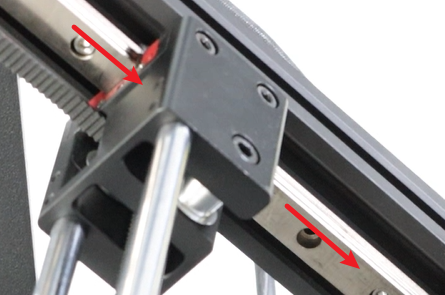

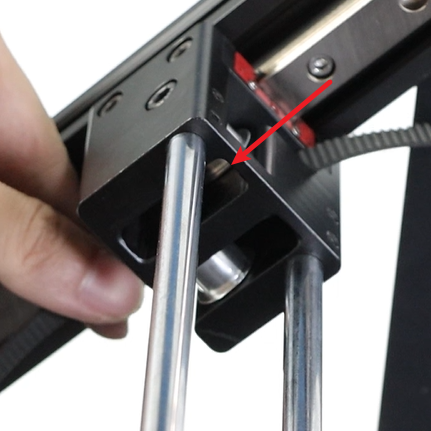

- 穿过左边X轴固定块
绕过左下角同步轮返回X轴固定块

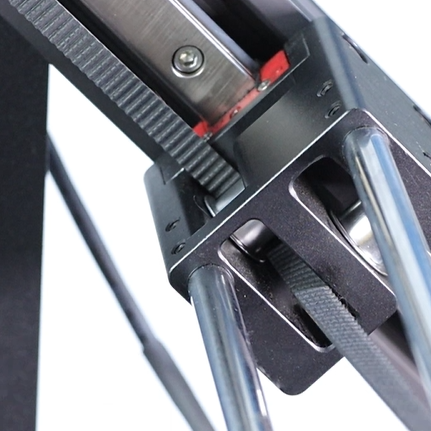

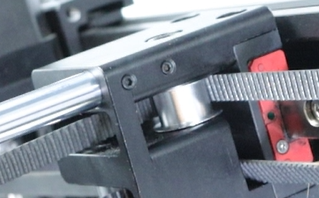

绕过左边X轴固定块里的惰轮

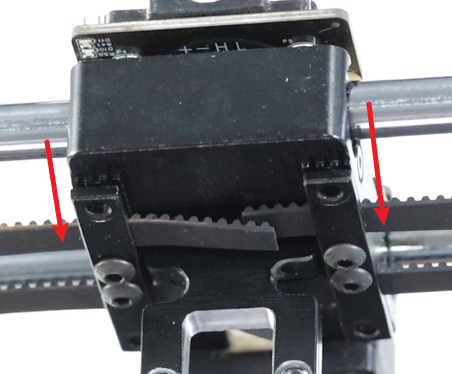

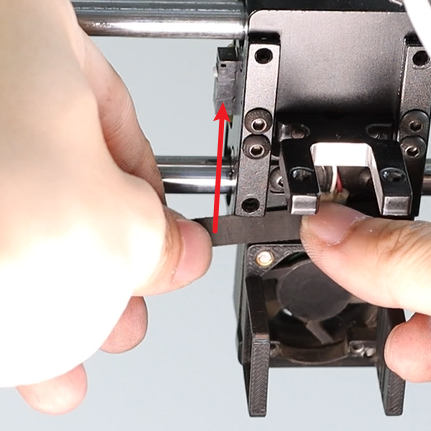

- 卡入同步带槽位，卡入时应注意同步带末端不要超过卡槽太多，最好在两槽位中间，如卡入困难，可用一字螺丝刀轻微翘开入口再卡入

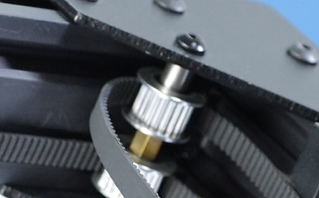

- 回到同步带的另一端，穿过右上角惰轮

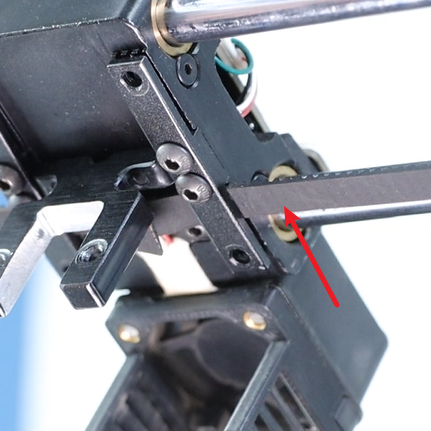

穿进右边X轴滑块，绕过惰轮
- 把左侧电机抬起，移至最上方，然后这时再卡入另一侧同步带槽位，卡入时应注意同步带不要超过卡槽太多，最好在两槽位中间
- 现已经装好了一条传送带，接下来装第二条，与上面类似，我们再拿一根传送带从左上角绕过惰轮
穿进左边X轴滑块，绕过惰轮
同步带另一侧从右上角绕过惰轮
穿过右边X轴固定块
绕过右下角同步轮回到X轴固定块绕过惰轮
将右侧电机抬起，把同步带两端卡入卡槽

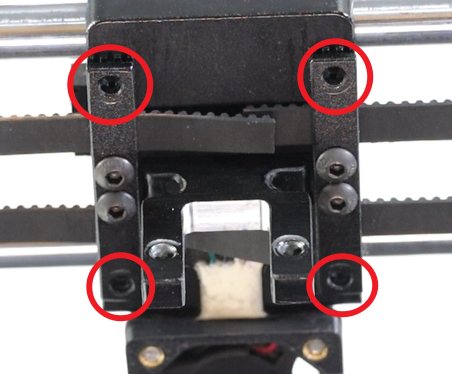

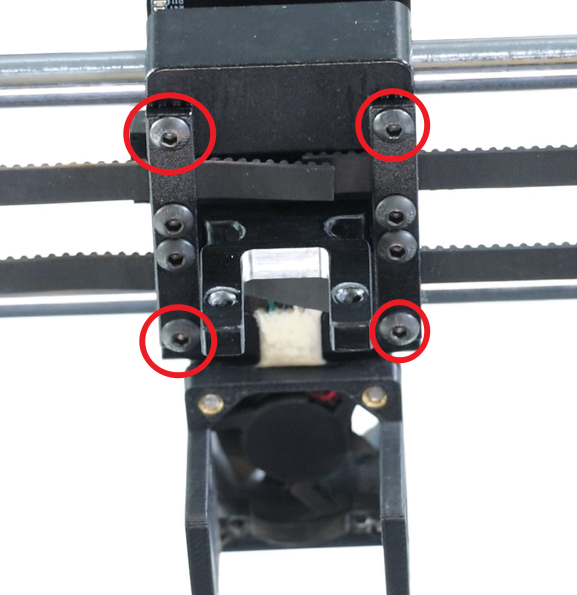

- 拧入四颗螺丝，直到卡板受力变形

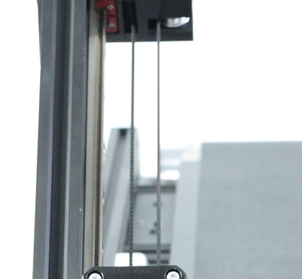

此时同步带应为松松垮垮

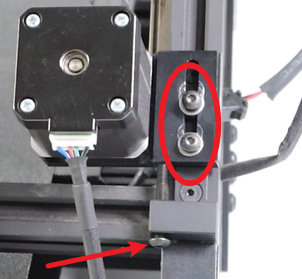

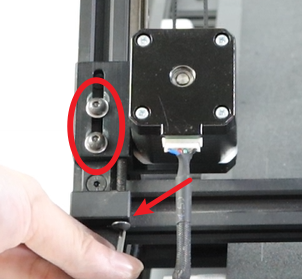

- 先拧紧箭头处螺丝拧到一定程度，让电机下滑一小段距离，再拧紧圈中两颗螺丝，让同步带绷直
同理，右侧电机处也是先拧箭头处螺丝再拧圈中的两颗螺丝，让同步带绷直

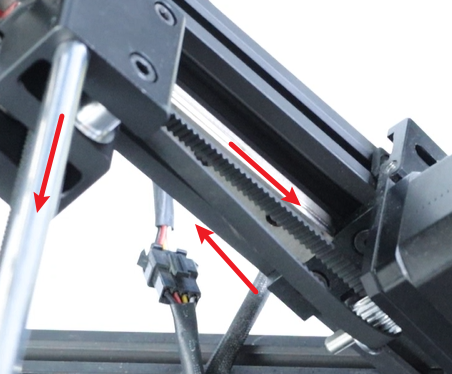

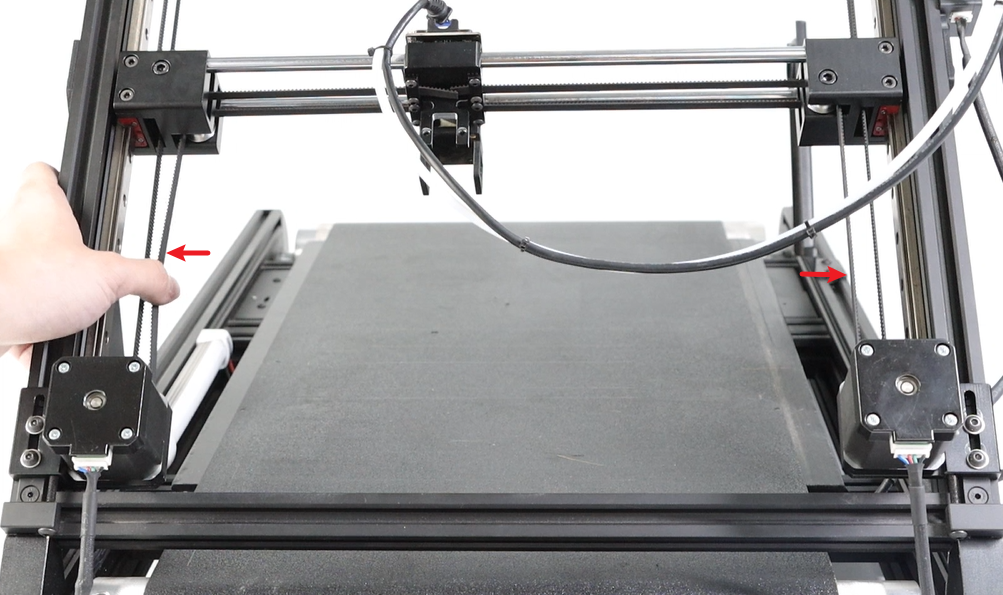

- 将打印头移至Y轴中间，按压两侧同步带，感受同步带两侧压力是否相近，如不相近则参考调平修正 改正同步带。
- 参考视频教程把打印头安装回去后再调平即可
